PROTOS VOYAGER TWG 500kg 8x8m

Električno trus vitlo za "roštilj" konstrukciju VOYAGER, SWL 500kg, dimenzija roštilja 3x3m do 8x8m

Brend: PROTOS

Šifra: PTS-PROV-TWG500

Jedinica mere: Komad

Svi PROTOS proizvodi

Dostupnost: Proveriti dostupnost

Cena: Kontaktirajte nas za cenu

NAPOMENA: Prodajna cena je sa uračunatim PDV-om

Truss vitlo PROTOS VOYAGER TWG 500kg 8x8m

Električno trus vitlo za roštilj konstrukciju VOYAGER, SWL 500kg, dimenzija roštilja 3x3m do 8x8m

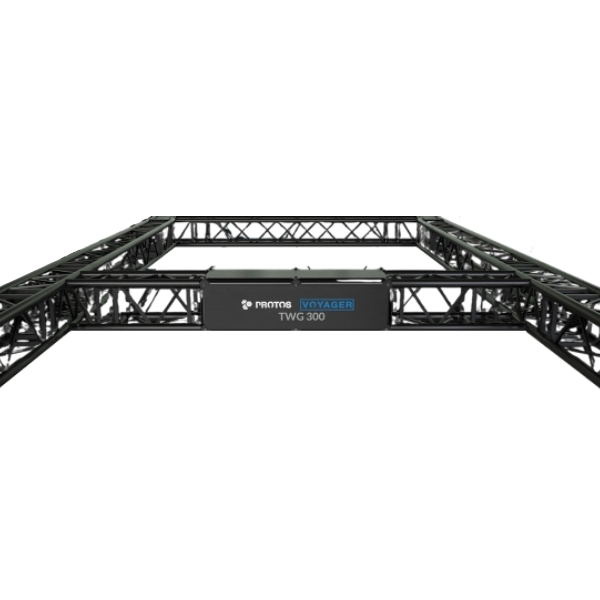

Na osnovu iste ideje integracije vitla u truss fly-bar konstrukciju, razvijeno je i TWG grid električno vitlo.
Slično kao i TW model, TWG je vitlo integrisano u standardni 30/40 cm box truss ram koji se može povezivati sa standardnim SIXTY82, TPM 29S ili 39S truss elementima ili ekvivalentima.
Ploče sa koturima mogu se montirati na bilo kojoj potrebnoj poziciji konstrukcije, vodeći 4/6 čelične sajle kroz čitavu konstrukciju.
Standardna TWG ponuda uključuje modele sa radnim opterećenjem (WLL) od 300, 500 i 750 kg. Maksimalna standardna visina podizanja iznosi 10/14 metara.
Standardne dimenzije grida dostupne su od 2x2 m do 8x8 m, u zavisnosti od modela.

TWG je opremljen detekcijom preopterećenja i nedovoljnog opterećenja, a dostupan je u verziji sa fiksnom brzinom od 5 m/min ili sa promenljivom brzinom od 0–8 m/min.
Sva vitla iz TW serije imaju IP54 zaštitu, sistem za nadzor faza i ekonomičnu potrošnju energije od 0,85 kW na 400V/50Hz, uz usklađenost sa standardima EN-17206 i CE.

Model TWG sa fiksnom brzinom kontroliše se pomoću PVC-TW04R kontrolera sa 4 kanala ili PVC-TW01R kontrolera sa 1 kanalom.
Kontroleri imaju komande za podizanje/spuštanje za svaki kanal i E-stop prekidač.
Mogu se međusobno povezivati do maksimalno 24 jedinice (96 kanala) i koriste Harting i CEE 16A konektore.
Kontroler se opcionalno može opremiti DMX 512 kontrolnom karticom za upravljanje putem rasvetne konzole.
Dostupne su i opcije za ručne ili zidne daljinske upravljače sa kablom dužine 20 m.

Model TWG sa promenljivom brzinom upravlja se pomoću TW01RVS kontrolera sa jednim kanalom, u rack montaži od 19 inča, koji omogućava kontrolu brzine, E-stop funkciju i programiranje putem laptopa, desktopa ili tableta.

PROTOS VOYAGER TWG serija nudi jedinstveni sistem podizanja truss grida sa samo jednim integrisanim vitlom, omogućavajući uštedu budžeta, prostora, kablova i opreme za kačenje, uz vrhunsku fleksibilnost i sigurnost.
Pored standardne ponude, TWG serija omogućava i neograničene mogućnosti prilagođavanja prema vašim specifičnim potrebama.

PROTOS TWG.pdf

Kapacitet podizanja: 500 kg
Sigurnosni faktor lanca: 10:1
Maksimalna visina podizanja: 12/14 m
Fiksna brzina podizanja: 5 m/min
Varijabilna brzina podizanja: 0-8 m/min
Klasa zaštite: IP54
Napon napajanj: 3Ph-400V-50Hz
Kontrolni napon: 24V
Konektor: Harting Eco B
Snaga motora: 1.1 kW
Struja pri punom opterećenju: 8.1A
Nivo buke: 55-74 dB
Čelične sajle i ploče sa koturima: 4/6x 8mm
Težina sajle po metru: 0,245 kg
Momenat kočnice: 1100Nm
Dimenzije: 1,3x0,393x0,393 m
Kompatibilno sa Truss-om: TPM29S / 39S
Sopstvena težina: 98 kg
Maksimalna truss grid dimenzija: 8x8 m
